Nachfolgend finden Sie vier Grafiken, die die jeweiligen Betriebszustände
eines Verbundsystems Eisspeicher - Kältemaschine(n) darstellen.
Im Anschluß daran finden Sie das Elektroschema.
| Betriebsart A: Eisspeicher (ESP) - Entladebetrieb | (Anklicken zur Detailansicht) |

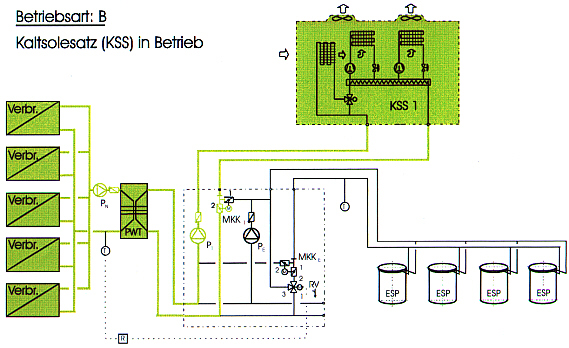

| Betriebsart B: Kaltsolesatz (KSS) in Betrieb | (Anklicken zur Detailansicht) |

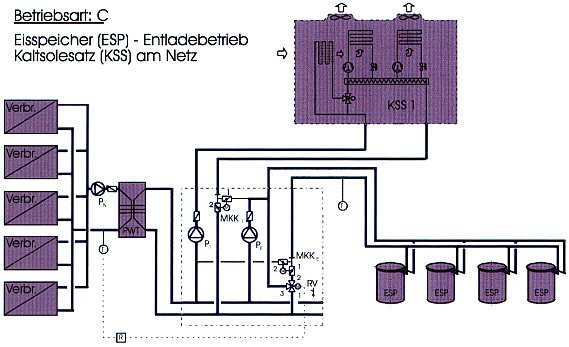

| Betriebsart C: Eisspeicher (ESP) - Entladebetrieb / Kaltsolesatz (KSS) am Netz | (Anklicken zur Detailansicht) |

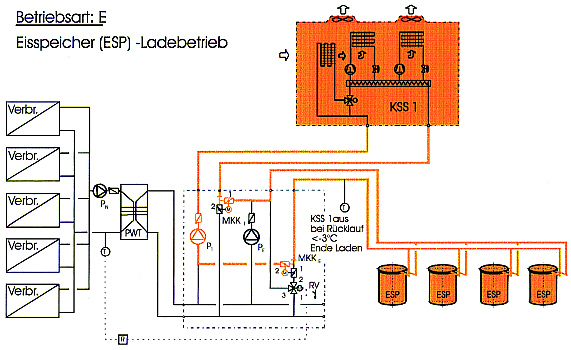

| Betriebsart E: Eisspeicher (ESP) - Ladebetrieb | (Anklicken zur Detailansicht) |

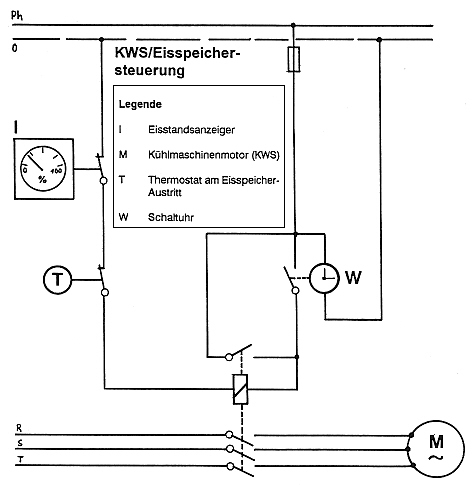

| Elektroschema | (Anklicken zur Detailansicht) |
